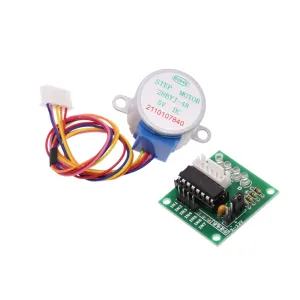

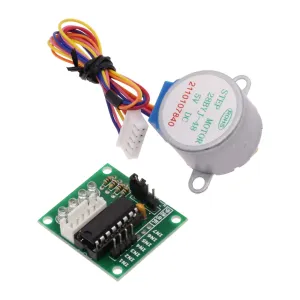

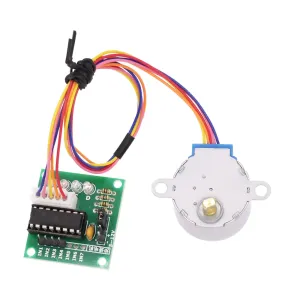

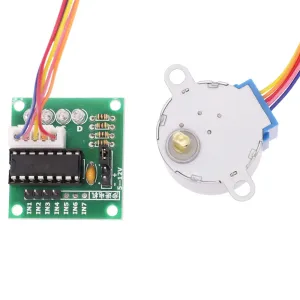

28 BYJ-48 Redüktörlü Step Motor ve ULN2003A Step Motor Sürücü Kartı

28BYJ-48, küçük projeler ve hobi elektroniği için popüler bir step motordur. ULN2003A sürücü kartı ise bu motoru sürmek için kullanılan yaygın bir modüldür.

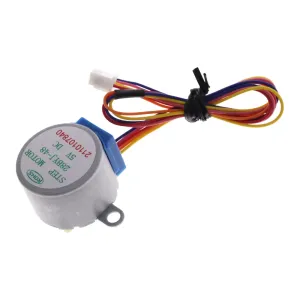

1. 28BYJ-48 Redüktörlü Step Motor Özellikleri

• Çalışma Gerilimi: 5V DC
• Aşama Sayısı: 4 fazlı step motor
• Adım Açısı: 5.625° (1/64 oranında redüksiyon)
• Dişli Oranı: 1/64
• Çekilen Akım: 100 - 250 mA (faz başına)
• Tork: Yaklaşık 34 mNm (5V’da)
• Bağlantı Türü: 5-pin soket (ULN2003A ile uyumlu)
• Çalışma Sıcaklığı: -10°C ~ +60°C
• Boyutlar:
• Gövde Çapı: 28 mm
• Motor Uzunluğu: 19 mm
• Şaft Uzunluğu: 10 mm
• Şaft Çapı: 5 mm

Avantajları:
✅ Küçük ve hafif yapı
✅ Redüksiyon dişli sistemi sayesinde daha yüksek tork
✅ Hassas pozisyonlama
✅ Arduino ve diğer mikrodenetleyicilerle kolay kullanım

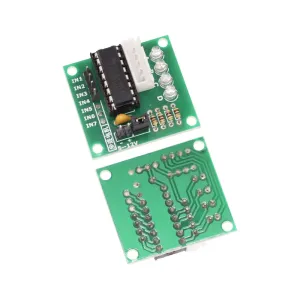

2. ULN2003A Step Motor Sürücü Kartı Özellikleri

• Çalışma Gerilimi: 5V DC
• Çıkış Akımı: 500mA (maksimum)
• Giriş Sayısı: 4 (Arduino veya başka bir mikrodenetleyiciye bağlanabilir)
• Çıkış Sayısı: 4 (step motora bağlanır)
• LED Göstergeler: Her fazın aktif olup olmadığını gösteren 4 LED
• Bağlantılar:
• 5-pin step motor bağlantısı
• 4 giriş pini (IN1, IN2, IN3, IN4)

Avantajları:
✅ Kolay bağlantı ve kullanım
✅ Motor fazlarını gösteren LED'ler
✅ Mikrodenetleyiciler ile tam uyumlu
