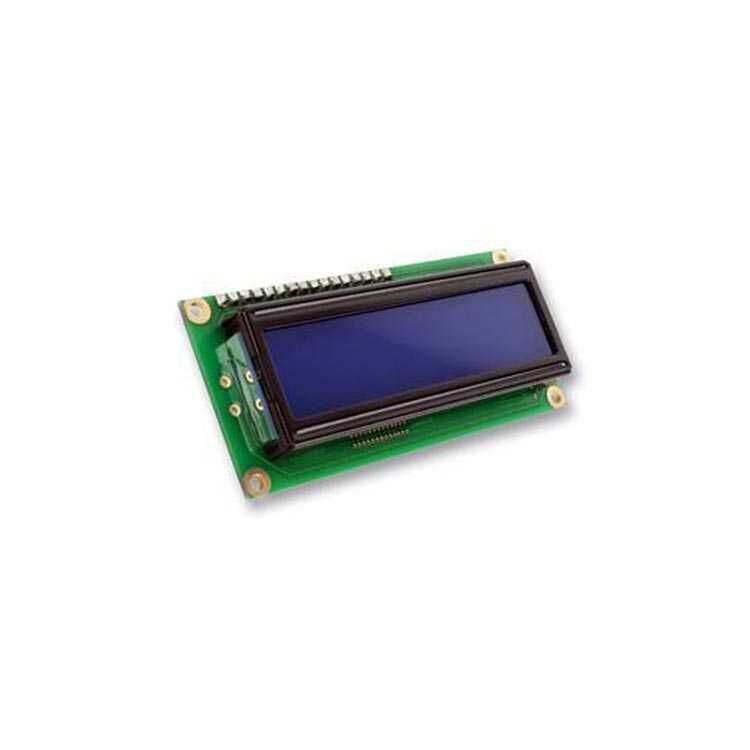

2x16 LCD Ekran Sol Üst Mavi - Qapass
2x16 LCD Ekran (Sol Üst Mavi) - Qapass, Arduino veya diğer mikrodenetleyici projelerinde kullanılabilecek popüler bir ekran modülüdür. Bu tip ekranlar, metin ve sayıların görsel olarak görüntülenmesini sağlamak için yaygın olarak kullanılır ve çok sayıda proje için idealdir. Özellikle kullanıcı arayüzü sağlamak, veri görüntülemek, mesajlar göstermek ve diğer görsel çıktılar sağlamak için kullanılır.
2x16 LCD Ekran Nedir?
- 2x16: Bu, ekranın 2 satır ve 16 sütun olmak üzere toplam 32 karakter görüntüleyebileceği anlamına gelir.
- Mavi Arka Işık: Ekran mavi renkte bir arka ışığa sahiptir. Arka ışık, karanlık ortamlarda ekranın görünmesini sağlar.
- LCD (Liquid Crystal Display): LCD ekranlar, sıvı kristal maddelerin kullanılmasıyla görüntü oluştururlar. Ekranın arka ışığı, bu sıvı kristallerin ışığı geçirme özelliklerini kontrol ederek metinlerin ve sayıları görünür kılar.
LCD Ekran Pin Yapısı
Bu tür LCD ekranlar genellikle HD44780 uyumlu kontrolöre sahip olup, 16 pinli bir bağlantıya sahiptir. Aşağıda her bir pinin işlevini bulabilirsiniz:
- Pin 1 (VSS): Toprak (GND) bağlantısı.
- Pin 2 (VDD): Besleme voltajı (5V genellikle).
- Pin 3 (VO): Kontrast ayarı için voltaj giriş pinidir (genellikle potansiyometre kullanılır).
- Pin 4 (RS): Register Seçim pini. Bu pin, veri veya komut arasında geçiş yapar.
- Pin 5 (RW): Okuma/Yazma seçimi. Yazma işlemi için GND'ye bağlanır.
- Pin 6 (E): Etkinleştirme pini. Verilerin okunup yazılmasında kullanılır.
- Pin 7-14 (D0-D7): Veri pinleri (D0’dan D7’ye kadar). 4-bit veya 8-bit veri iletimi yapılabilir.
- Pin 15 (LED+): Arka ışık pozitif (VCC).
- Pin 16 (LED-): Arka ışık negatif (GND).
Bağlantı Şeması (Arduino ile Bağlantı)
Arduino ile 2x16 LCD ekranı bağlamak için aşağıdaki bağlantıları yapabilirsiniz:
- VSS → GND (Arduino GND)
- VDD → 5V (Arduino 5V)
- VO → Potansiyometre (orta ucu) veya 10K dirençle GND'ye bağlanabilir.
- RS → Arduino dijital pin 12
- RW → GND
- E → Arduino dijital pin 11
- D4 → Arduino dijital pin 5
- D5 → Arduino dijital pin 4
- D6 → Arduino dijital pin 3
- D7 → Arduino dijital pin 2
- LED+ → 5V
- LED- → GND
Potansiyometre ile Kontrast Ayarı
Ekranın net görüntülenebilmesi için VO pinine bağladığınız potansiyometreyi kullanarak ekranın kontrastını ayarlayabilirsiniz. Kontrast, ekranın ne kadar koyu veya açık görünmesini sağlar.
Uygulama Örnekleri
Bu LCD ekran, çok çeşitli projelerde kullanılabilir:
- Gerçek Zamanlı Saat: RTC modülü ile birlikte zaman bilgisi görüntülemek.
- Sensor Verisi Görüntüleme: Sıcaklık, nem, ışık seviyeleri gibi verileri ekranda görüntülemek.
- Mesaj Gösterme: Kullanıcıya ekrandan mesajlar iletmek.
- Kontrol Sistemi: Menüler oluşturup, tuş takımı veya potansiyometre ile ekran üzerinden seçim yapabilmek.
Avantajları
- Düşük Güç Tüketimi: LCD ekranlar, LED ekranlara göre daha düşük güç tüketir, bu da enerji tasarrufu sağlar.
- Kullanıcı Dostu: Kullanıcılar için görsel çıktılar sağlamak için kolay bir yol sunar.
- Çok Amaçlı Kullanım: İster basit mesajlar, ister sensör verileri veya zaman bilgisi gibi daha karmaşık veriler için kullanılabilir.
Dikkat Edilmesi Gerekenler
- Bağlantı Voltajı: LCD ekran genellikle 5V ile çalışır. Arduino’nun 5V çıkışı LCD ekranı beslemek için yeterli olacaktır.
- Kontrast Ayarı: Ekranın net görünmesi için potansiyometreyi kullanarak kontrast ayarını yapmanız gerekebilir.
- Arka Işık: Ekranın arka ışığı, karanlık ortamlarda görünürlüğü artırır. Ancak uzun süre kullanıldığında fazla enerji tüketebilir.
Bu tür 2x16 LCD ekranlar, özellikle düşük maliyetli ve pratik projelerde tercih edilen bir ekran modülüdür. Arduino ve diğer mikrodenetleyici projelerinde, kullanıcı arayüzü oluşturmak, veri göstermek ve mesaj iletmek gibi işlemleri kolayca gerçekleştirebilirsiniz.
