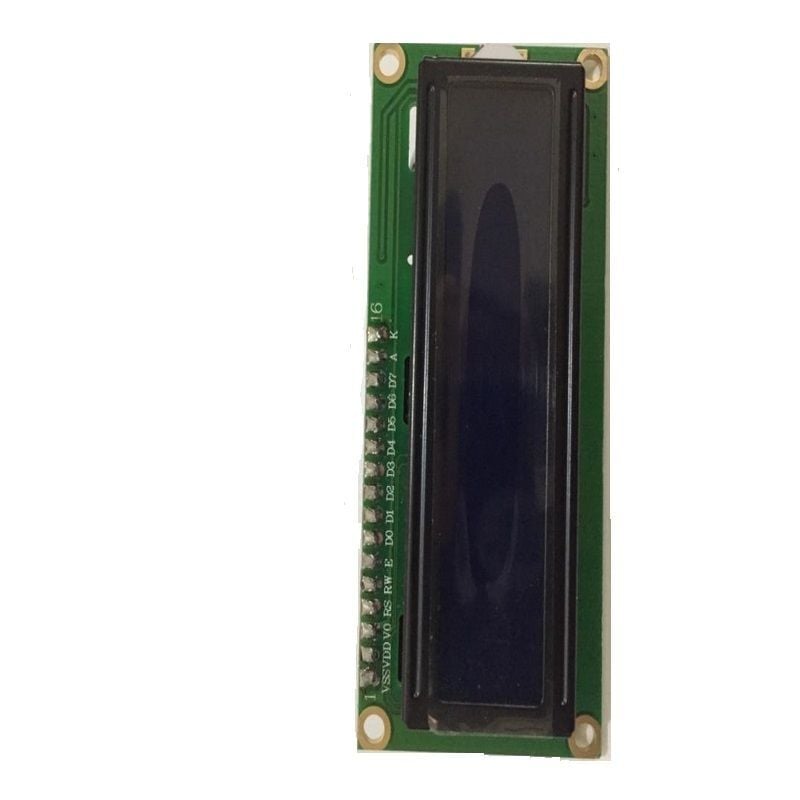

2x16 Mavi Lcd Display I2C Modüllü
2x16 Mavi LCD Display I2C Modüllü, standart 2x16 LCD ekranların I2C (Inter-Integrated Circuit) iletişim protokolü ile entegre edilmiş versiyonudur. I2C modülü, LCD ekranı kontrol etmek için daha az pin kullanımına olanak tanır, bu da özellikle sınırlı sayıda pinin bulunduğu projelerde büyük avantaj sağlar. Bu tip ekranlar, Arduino ve diğer mikrodenetleyicilerle kolayca entegre edilebilir ve genellikle daha basit bağlantılar gerektirir.
I2C Nedir?
I2C, birden fazla cihazı iki veri hattı üzerinden birbirine bağlayan bir iletişim protokolüdür:
- SDA (Serial Data Line): Veri hattı.
- SCL (Serial Clock Line): Saat sinyali hattı.
I2C, yalnızca iki pin üzerinden veri iletimi sağladığı için, daha fazla cihaz bağlamak ve daha az pin kullanmak açısından oldukça verimlidir. Bu nedenle, LCD ekranlar için popüler bir seçimdir.
2x16 LCD I2C Ekran Özellikleri
- Boyut: 16 karakter x 2 satır (2x16) ekran.
- Arka Işık: Genellikle mavi veya yeşil arka ışık bulunur.
- Daha Az Pin Kullanımı: I2C modülü ile sadece 4 pin bağlantısı yapılır (VCC, GND, SDA, SCL).
- Kolay Kurulum: Arduino ile I2C iletişimi kullanılarak yalnızca birkaç satır kod ile ekran kontrol edilebilir.
- HD44780 Uyumluluğu: I2C modülü, klasik HD44780 LCD kontrolörü ile uyumlu olup, aynı komutları kullanarak veri alıp verebilir.
Pin Yapısı
I2C modüllü 2x16 LCD ekranlarda genellikle şu pinler bulunur:
- VCC: 5V veya 3.3V ile besleme.
- GND: Toprak bağlantısı.
- SDA: Seri veri hattı (I2C veri iletişimi).
- SCL: Seri saat hattı (I2C saat sinyali).
Bağlantı için, genellikle I2C modülünü doğrudan Arduino'ya bağlamak yeterlidir:
- VCC → 5V (Arduino 5V çıkışı)
- GND → GND (Arduino GND)
- SDA → A4 (Arduino Uno için)
- SCL → A5 (Arduino Uno için)
Arduino'nun modeline göre SDA ve SCL pinleri değişebilir (örneğin, Arduino Mega için farklı pinler kullanılır).
Kontrast Ayarı
I2C modüllü LCD ekranlar, kontrastı kontrol etmek için bir potansiyometre içerir. LCD ekranın net görünmesi için kontrast ayarını yapabilirsiniz. Genellikle, V0 pinine bağlanan bir potansiyometre ile kontrastı ayarlayabilirsiniz.
Uygulama Örnekleri
I2C modüllü 2x16 LCD ekranlar çeşitli projelerde kullanılabilir:
- Sıcaklık ve Nem Ölçümü: DHT11 veya DHT22 sensörleri ile ortam sıcaklık ve nem değerlerini ekranda göstermek.
- Saat Projeleri: RTC (Gerçek Zamanlı Saat) modülü ile zamanı göstermek.
- Veri Gösterimi: Sensör verilerini veya ölçüm sonuçlarını ekran üzerinde göstermek.
- Kontrol Sistemleri: Ekranda menüler gösterip, tuş takımıyla veya potansiyometre ile seçim yapma.
Avantajları
- Daha Az Pin Kullanımı: I2C protokolü, sadece 2 veri hattı üzerinden iletişim sağlandığı için, pin kullanımını önemli ölçüde azaltır.
- Kolay Entegrasyon: Arduino gibi mikrodenetleyicilere kolayca entegre edilebilir.
- Düşük Güç Tüketimi: I2C LCD ekranlar düşük enerji tüketir ve batarya tabanlı projeler için uygundur.
- Basit Kod: LCD ekranla iletişim kurmak için minimal kod gereklidir.
Dikkat Edilmesi Gerekenler
- Adres Kontrolü: I2C adresi yanlış olabilir, bu durumda doğru adresi bulmak için I2C Scanner kullanmak önemlidir.
- Güç Kaynağı: LCD ekran 5V ile çalışır, bu yüzden Arduino'nun 5V çıkışı veya harici bir güç kaynağı kullanabilirsiniz.
- Kontrast Ayarı: Ekran net görünmüyorsa, kontrast ayarını yapmayı unutmayın.
I2C modüllü 2x16 LCD ekranlar, özellikle düşük pin sayısı gerektiren projelerde kolay kullanım ve pratiklik sunar. Bu tip ekranlar, Arduino ve diğer mikrodenetleyicilerle entegre edildiğinde çok verimli ve işlevsel olur.
