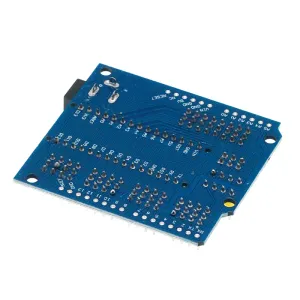

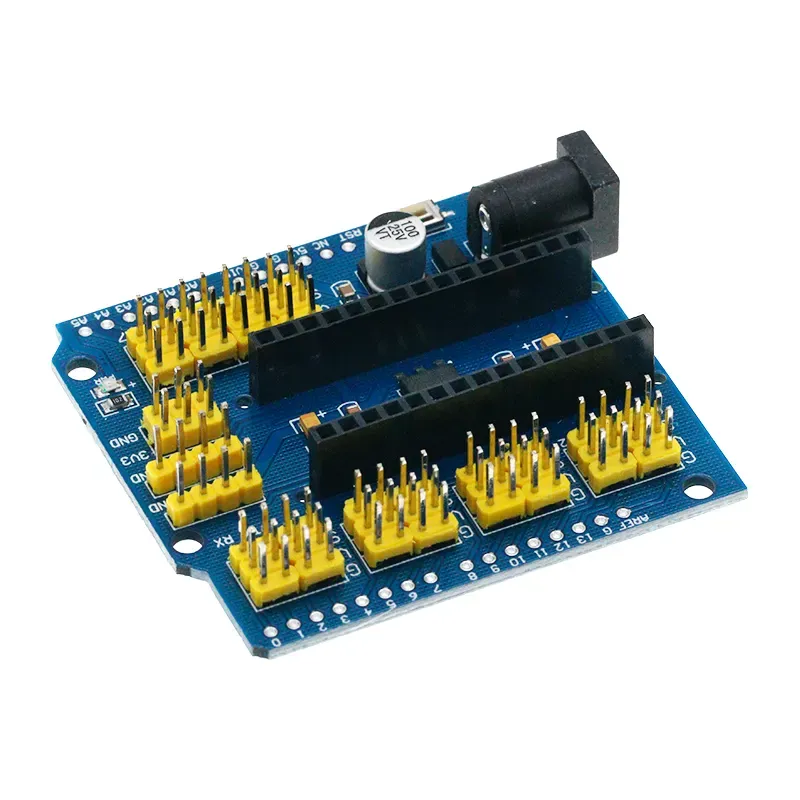

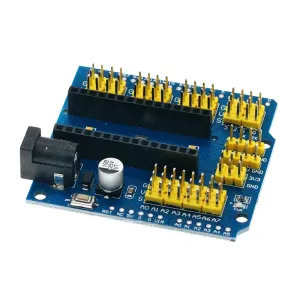

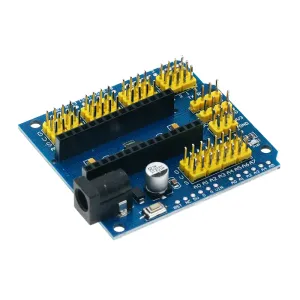

Arduino Nano Sensör Shield
1. Genel Tanım
Arduino Nano Sensör Shield, Arduino Nano için tasarlanmış genişletme kartıdır. Sensör ve modül bağlantılarını kolaylaştırarak hızlı prototipleme ve kablolama karmaşıklığını azaltır. Üzerinde VCC, GND ve sinyal pinleri bulunan header yapıları sayesinde servo motorlar, sensörler, butonlar ve diğer bileşenler doğrudan bağlanabilir.
2. Teknik Özellikler
- Uyumluluk: Arduino Nano (ATmega328P tabanlı)
- Besleme Gerilimi: 5V (Nano üzerinden) veya harici 6-12V
- Giriş / Çıkış Pinleri: 14 Dijital (D0-D13), 8 Analog (A0-A7)
- PWM Çıkışları: D3, D5, D6, D9, D10, D11
- Bağlantı Arabirimleri:
- I2C (A4-SDA, A5-SCL)
- SPI (D10-D13)
- UART (D0-RX, D1-TX)
- Servo ve Sensör Bağlantı Header'ları
- Ekstra Güç Girişi: Harici 6-12V girişiyle motor ve yüksek akım çeken bileşenler desteklenebilir.

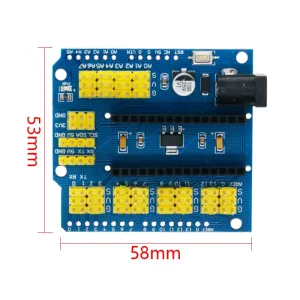

- Boyutlar: 43mm x 18mm
3. Kullanım Alanları
✅ Sensör ve modül bağlantılarının hızlı ve düzenli yapılması
✅ Robotik projeleri (Servo, DC motor, step motor sürücüler)
✅ IoT ve veri toplama sistemleri
✅ Akıllı ev otomasyonu
✅ Endüstriyel ve hobi elektroniği uygulamaları
4. Pin Bağlantıları ve Kullanımı
- Dijital Pinler (D0-D13) → Butonlar, röleler, LED’ler, motorlar
- Analog Pinler (A0-A7) → Analog sensörler (LDR, potansiyometre vb.)
- GND ve VCC Hattı → Sensörler ve modüller için 5V ve GND bağlantıları
- I2C (A4-SDA, A5-SCL) → LCD ekran, sıcaklık sensörleri vb.
- SPI (D10-D13) → SD kart modülü, NRF24L01 gibi iletişim modülleri
- PWM (D3, D5, D6, D9, D10, D11) → Servo motorlar, hız kontrolü
5. Arduino Nano Sensör Shield Kullanım Örneği
Örneğin, HC-SR04 Ultrasonik Mesafe Sensörü bağlamak için:
- VCC → Shield 5V
- GND → Shield GND
- Trig → Shield D6
- Echo → Shield D7
6. Avantajları
✔ Kolay bağlantı: Sensörler ve modüller lehimsiz bağlanabilir.
✔ Düzenli kablolama: Karışık kablo yapısını önler.
✔ Servo motor ve modül desteği: PWM çıkışlarıyla servo motor kontrolü kolaylaşır.
✔ Geniş uygulama alanı: IoT, robotik ve otomasyon projeleri için uygundur.
