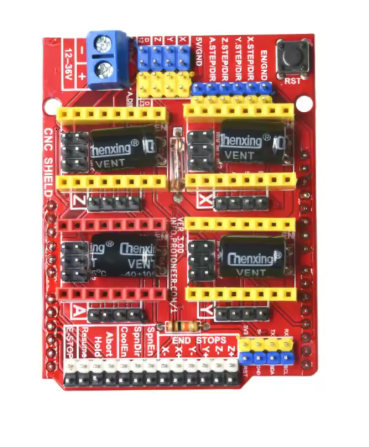

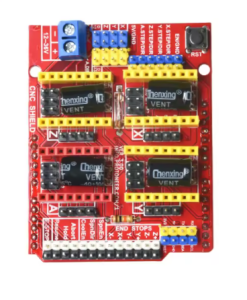

Arduino UNO CNC Shield

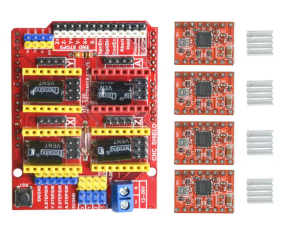

CNC Shield, Arduino UNO ile birlikte kullanılarak 3 eksenli (veya genişletme ile 4 eksenli) CNC makineleri, 3D yazıcılar, lazer kazıyıcılar ve plotter gibi uygulamaları gerçekleştirmek için tasarlanmış bir genişletme kartıdır. Bu shield, A4988, DRV8825 gibi step motor sürücü modülleriyle uyumlu çalışır ve GRBL firmware’i ile kolayca kontrol edilebilir.
⚙️ Teknik Özellikler
|
Özellik |
Açıklama |
|
Uyumlu Mikrodenetleyici |
Arduino UNO (ATmega328P) |
|
Motor Sürücü Uyumluluğu |

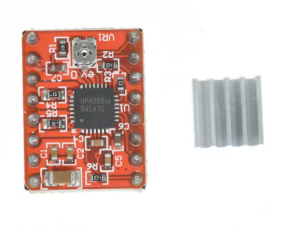

A4988, DRV8825, TMC2208 (uygun pin dizilimiyle) |
|
Eksen Sayısı |
3 Eksen (X, Y, Z) + opsiyonel 4. Eksen (A) |
|
Endstop (Limit Switch) Girişi |
X-, X+, Y-, Y+, Z-, Z+ |
|
PWM Spindle / Laser Çıkışı |
Var (PWM destekli) |
|
Step ve Dir pinleri |
Her eksen için ayrı step/direction pin çıkışı |
|
Harici Güç Girişi |
12V – 36V DC (motor sürücülere bağlı olarak) |
|
GRBL Firmware Desteği |
GRBL v0.8 / v0.9 / v1.1 |
