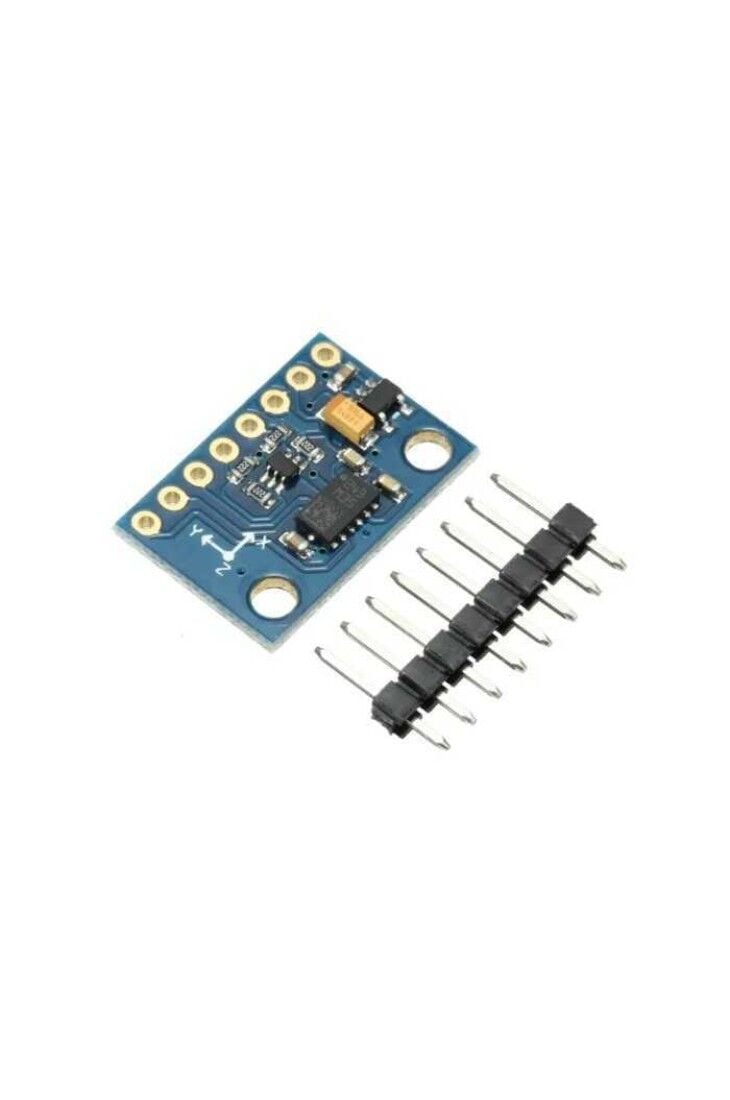

GY-511 LSM303DLHC Pusula 3 Eksen Manyetometre Modülü

LSM303DLHC entegresi kullanılmış 3 eksenli bir pusula sensörüdür. Modül üzerinde 3.3V voltaj regülatörü bulunmaktadır. Bu sayede 5V beslemeli sistemlerde kullanılabilmektedir. Sensör I2C haberleşme protokolünü kullanır. Kart üzerinde 12 bit adc bulunmaktadır. Çok düşük güç harcaması yapmaktadır. Cep telefonları, robot haraket kontrolü, mobil cihazlar, araç navigasyonu vb uygulamalarda kullanılır.

Paket İçeriği :

• 1x GY-511 LSM303DLHC Pusula 3 Eksen Manyetometre Modülü

Teknik Özellikleri :

• Model: GY-511
• Entegre: LSM303DLHC
• Çalışma gerilimi: 3V / 5V
• IIC dijital haberleşme ( 100 kHz and 400 kHz )
• 12 Bit Adc
• İvme ölçer ölçme aralığı: ± 2g, ± 4g, ± 8g
• Manyetik alan aralığı: ± 1.3 , ± 1.9 , ± 2.5 , ± 4.0 , ± 4.7 , ± 5.6, ± 8.1 gauss
• 8 Pin 2.54mm boş bağlantı soketi
• Çalışma sıcaklığı: -20C   /  +85C
• Renk: Mavi
• Boyutlar: 14,5mm x 20.5mm
• Ağırlık: 2gr

Pin Açıklaması :

• VIN: Besleme + 3.3V to 5V
• 3.3V: 5V besleme uygulandığında 3.3V çıkış pini. Maksimum 100mA çeken devreler için kullanabilirsiniz.
• GND: Besleme - Toprak
• SCL  IIC Saat
• SDA  IIC Data
• INT2: interupt 2
• INT1: İnterupt 1
• DRDY: Dataready
