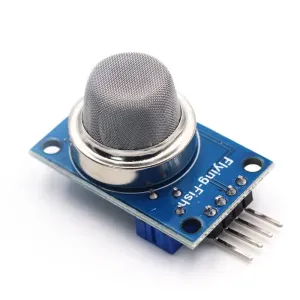

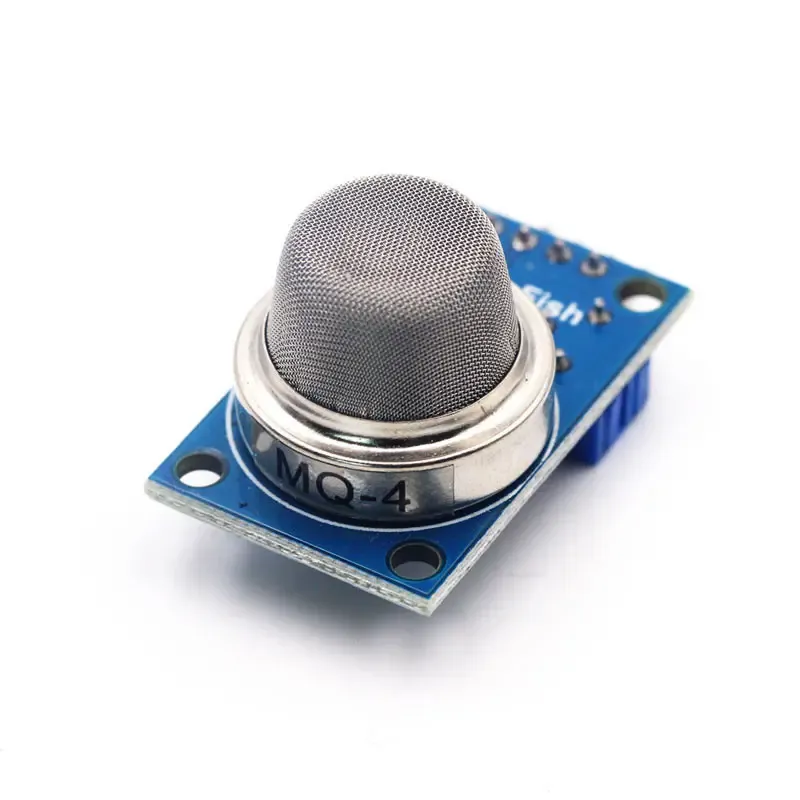

MQ-4 Doğal Gaz ve Metan Gazı Modülü
1. Genel Tanım
MQ-4, doğal gaz (metan) algılayabilen bir gaz sensörü modülüdür. Evlerde, endüstriyel alanlarda ve güvenlik sistemlerinde gaz sızıntılarını tespit etmek için yaygın olarak kullanılır. Dijital ve analog çıkışları sayesinde, çeşitli projelerde kullanılabilir ve mikrodenetleyicilere doğrudan bağlanabilir. Bu sensör, metan (CH₄) gazı ile temas ettiğinde, gazın konsantrasyonuna göre direnç değişimi yapar.
2. Teknik Özellikler
- Gaz Algılama: Doğal gaz (metan - CH₄)
- Çalışma Gerilimi: 5V DC
- Analog Çıkış: 0-5V (gazın konsantrasyonuna bağlı olarak direnç değişir)
- Dijital Çıkış: Sadece gaz tespiti, belirli bir eşiği geçtiğinde HIGH sinyali verir
- Çalışma Akımı: 150-200 mA (Isınma aşamasında)
- Isınma Süresi: 1-2 dakika (doğru ölçüm yapabilmesi için)
- Algılama Aralığı: 300 ppm (parts per million) ile 10000 ppm arasında metan gazını algılar

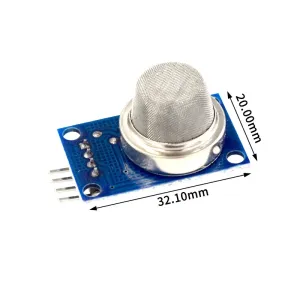

- Boyutlar: 32mm x 24mm x 23mm

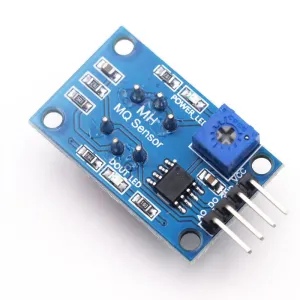

3. Pin Bağlantıları
|
Pin Adı |
Açıklama |
|
VCC |
5V güç girişi |
|
GND |
Toprak bağlantısı |
|
DO |
Dijital çıkış (gaz tespitinde HIGH veya LOW) |
|
AO |
Analog çıkış (gaz yoğunluğuna orantılı voltaj) |
4. Kullanım Alanları
✅ Gaz Tespit Sistemleri (Evlerde gaz kaçağı uyarı sistemleri)
✅ Endüstriyel Güvenlik Sistemleri (Fabrikalarda gaz sızıntı alarm sistemleri)
✅ Ev Otomasyonu ve IoT Projeleri (Güvenlik uyarıları için)
✅ Hobi Elektroniği Projeleri (Arduino ve Raspberry Pi projelerinde kullanımı)
✅ Taşınabilir Gaz Tespit Cihazları
5. Arduino ile Bağlantı Örneği
Gerekli Malzemeler:
- Arduino Uno veya diğer mikrodenetleyici
- MQ-4 Gaz Sensörü Modülü
- Bağlantı kabloları
Bağlantılar:
- VCC → Arduino 5V
- GND → Arduino GND
- DO → Arduino Dijital Pin (Örneğin, D2)
- AO → Arduino Analog Pin (Örneğin, A0)
6. Avantajları
✔ Düşük maliyet ve kolay erişilebilirlik
✔ Hassas algılama ve geniş ölçüm aralığı (300 ppm - 10000 ppm)
✔ Dijital ve analog çıkış seçenekleri ile esneklik sağlar
✔ Küçük boyut ve kolay montaj ile projelere entegre edilebilir
✔ Çeşitli projelerde güvenlik uyarı sistemleri için idealdir
7. Kalibrasyon ve Dikkat Edilmesi Gerekenler
- Isınma Süresi: İlk kullanımdan önce sensör 1-2 dakika ısınmalıdır.
- Kalibrasyon: Sensörün doğruluğu çevresel koşullara bağlı olarak değişebilir. Genellikle sensör 3-4 defa ölçüm aldıktan sonra daha doğru sonuçlar verecektir.
- Gaz Yoğunluğu Ayarı: Analog çıkış voltajı, gazın yoğunluğuna bağlı olarak değişir. Dijital çıkış ise genellikle belirli bir eşiği geçtiğinde HIGH olur.
