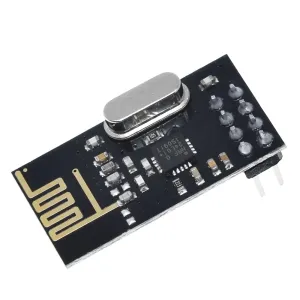

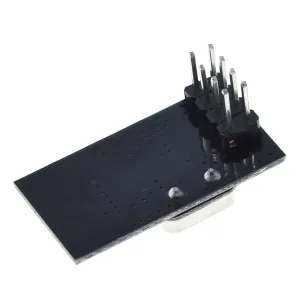

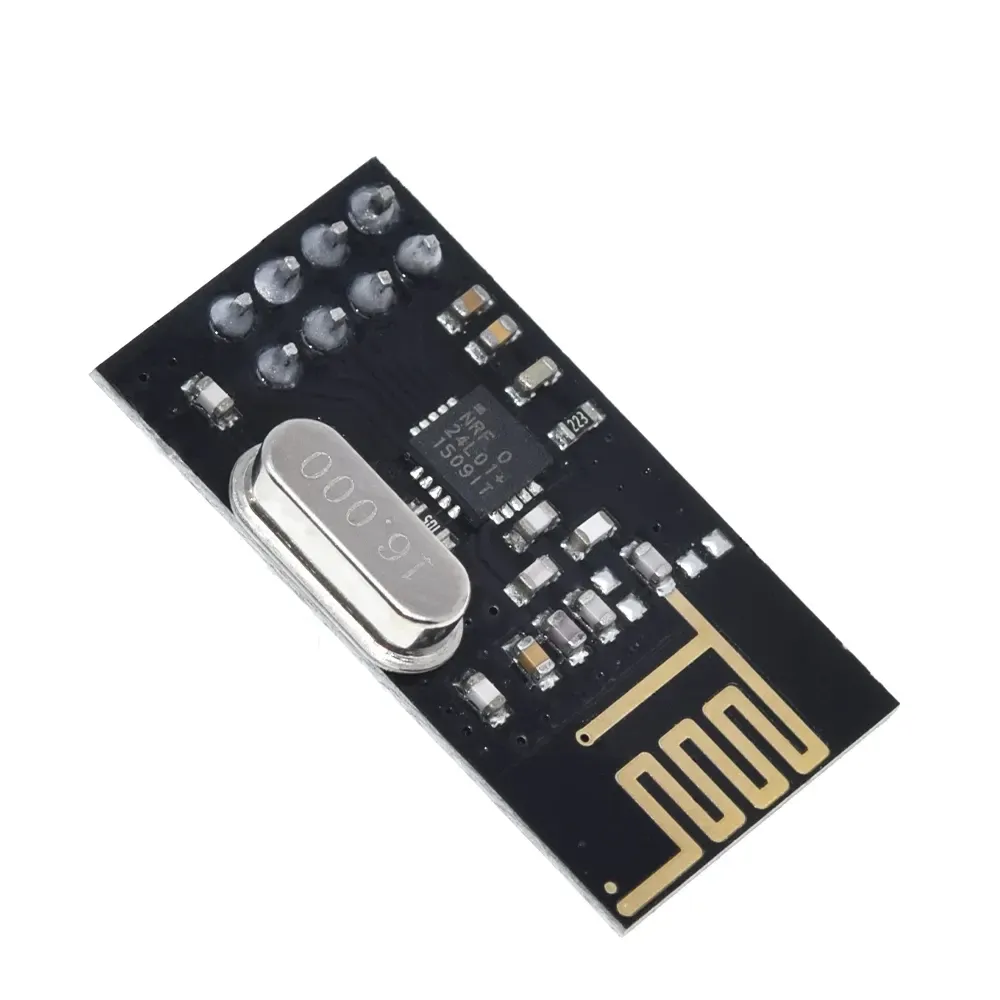

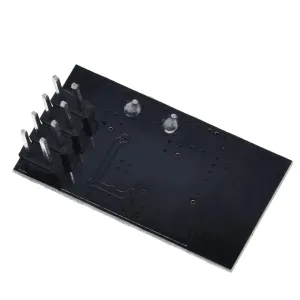

NRF24L01 2.4GHz Wireless Modül
NRF24L01, düşük güç tüketimi ve yüksek hızda veri iletimi sağlayan 2.4GHz frekans bandında çalışan kablosuz haberleşme modülüdür. Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle kablosuz iletişim sağlamak için yaygın olarak kullanılır.
Teknik Özellikler
- Çalışma Gerilimi: 1.9V - 3.6V (Genellikle 3.3V kullanılır)
- Çekilen Akım:
- Bekleme Modunda: 22µA
- Alıcı Modunda: 12.3mA
- Verici Modunda: ~11mA (0dBm güç çıkışında)
- Çalışma Frekansı: 2.4 GHz (ISM bandı)
- Veri Hızı: 250kbps, 1Mbps, 2Mbps
- Maksimum Çekim Mesafesi: ~100 metre (engel olmayan açık alanda)
- Maksimum Çıkış Gücü: 0 dBm
- Bağlantı Arayüzü: SPI (MOSI, MISO, SCK, CSN, CE, IRQ)
- Modül Boyutları: ~29mm x 15mm
Bağlantı Pinleri
|
Pin Adı |
Açıklama |
|
VCC |
3.3V güç girişi |
|
GND |
Toprak hattı |
|
MOSI |
SPI veri girişi |
|
MISO |
SPI veri çıkışı |
|
SCK |
SPI saat sinyali |
|
CSN |
SPI çip seçme pini (düşük aktif) |
|
CE |
Modül kontrol pini (Aktifleştirme) |
|
IRQ |
Kesme pini (isteğe bağlı kullanım) |
⚠️ Dikkat: NRF24L01 modülü 3.3V ile çalışır. 5V doğrudan bağlanırsa zarar görebilir.
Çalışma Modları
- Bekleme Modu: Düşük güç tüketimli mod.
- Aktif Alıcı Modu: Gelen sinyalleri dinler.
- Aktif Verici Modu: Veri gönderir.
- Güç Tasarruf Modu: Enerji verimliliği sağlar.
Kullanım Alanları
✅ Kablosuz sensör ağları
✅ Uzaktan kumandalı cihazlar
✅ IoT projeleri
✅ Akıllı ev sistemleri
✅ Robot haberleşmesi
NRF24L01 modülü, düşük güç tüketimi ve güvenilir haberleşme sağlaması nedeniyle birçok projede tercih edilir. Daha uzun mesafe gerektiğinde antenli versiyonu (NRF24L01+PA+LNA) kullanılabilir.
