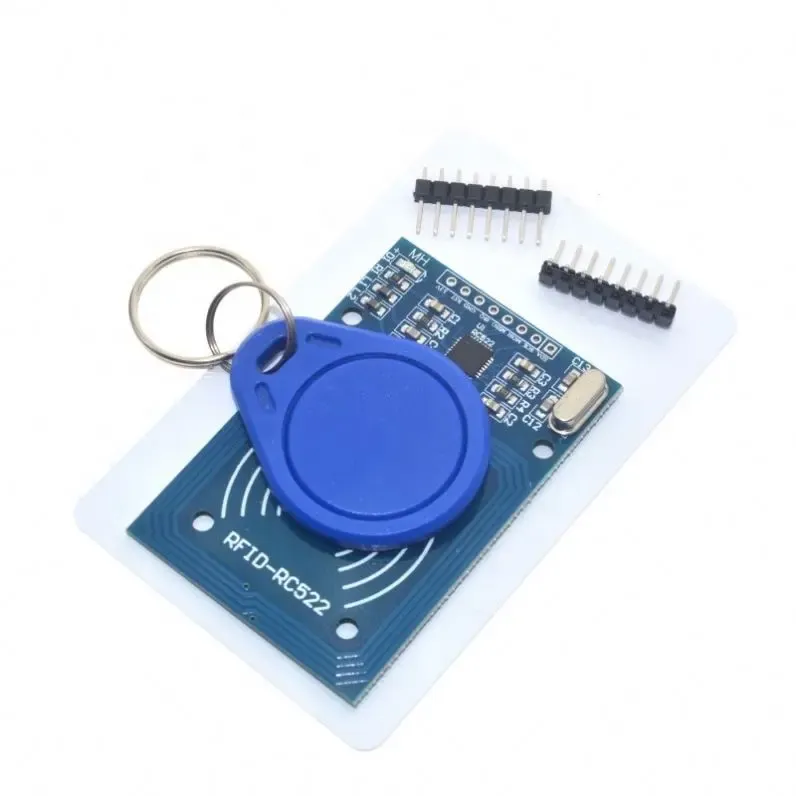

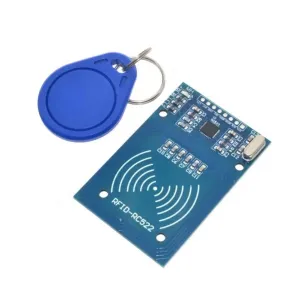

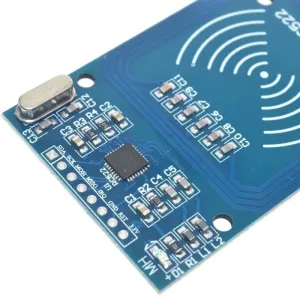

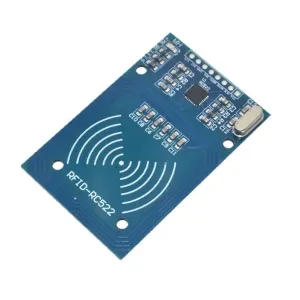

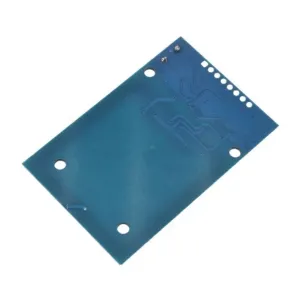

RC522 RFID NFC Modülü, Kart ve Anahtarlık Kiti - 13.56 MHz
RC522 RFID modülü, 13.56 MHz frekansında çalışan bir yakın alan haberleşme (NFC) ve radyo frekansı tanımlama (RFID) modülüdür. Kart veya anahtarlık gibi RFID etiketlerini okuma ve yazma işlemleri yapabilir. Arduino, Raspberry Pi, ESP8266, ESP32 gibi mikrodenetleyicilerle kolayca kullanılabilir.
Teknik Özellikler
- Çalışma Gerilimi: 2.5V - 3.3V DC (Arduino 5V ile çalıştırılabilir, ancak 3.3V lojik sinyal kullanır)
- Çalışma Frekansı: 13.56 MHz
- Bağlantı Protokolü: SPI, I2C, UART (Genellikle SPI kullanılır)
- Kart Okuma Mesafesi: ~3-5 cm
- Veri Hızı: 106 kbps, 212 kbps, 424 kbps
- Desteklenen Kartlar:
- MIFARE 1K, MIFARE 4K, MIFARE Ultralight, MIFARE DESFire
- NTAG203, NTAG213, NTAG215, NTAG216
- Akım Tüketimi: ~13-26mA
- Modül Boyutları: ~36mm x 40mm
Bağlantı Pinleri ve Arduino ile Kullanımı
|
RC522 Pin |
Arduino (SPI Bağlantısı) |
|
VCC |
3.3V |
|
GND |
GND |
|
SDA (SS) |
10 (Slave Select - SS) |
|
SCK |
13 (Serial Clock) |
|
MOSI |
11 (Master Out Slave In) |
|
MISO |
12 (Master In Slave Out) |
|
IRQ |
Kullanılmaz (opsiyonel) |
|
RST |
9 (Reset pini) |
⚠️ Dikkat: Modül 3.3V ile çalışır! 5V doğrudan bağlanırsa zarar görebilir.
Kullanım Alanları
✅ Kartlı geçiş sistemleri (kapı kilidi, turnike, otopark)
✅ Akıllı ödeme sistemleri
✅ Envanter takip ve kimlik doğrulama
✅ Güvenlik sistemleri ve akıllı ev projeleri
RC522, kart okuma, kimlik doğrulama ve NFC tabanlı uygulamalar için oldukça popülerdir.
