STM32F401CCU6 Geliştirme Kartı

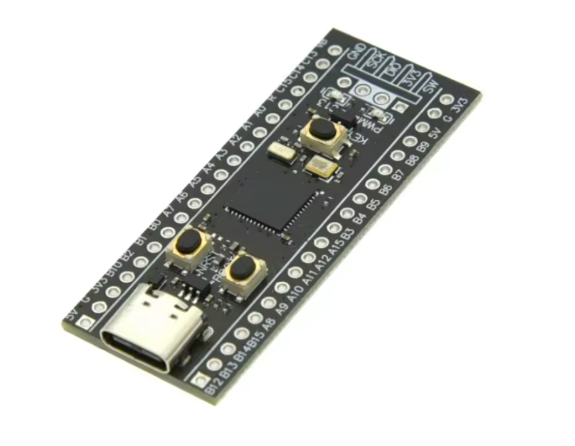

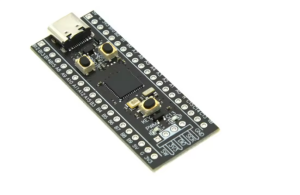

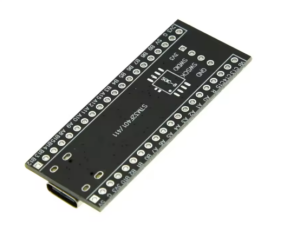

STM32F401CCU6 Geliştirme Kartı (Black Pill)

STM32F401CCU6 Geliştirme Kartı, STMicroelectronics’in ARM Cortex-M4 çekirdeğine sahip güçlü STM32 serisi mikrodenetleyicisini temel alan, düşük maliyetli ve yüksek performanslı bir geliştirme platformudur. Genellikle "Black Pill" olarak da bilinir. Özellikle gerçek zamanlı uygulamalar, sensör entegrasyonları, motor kontrolü ve gömülü sistem projeleri için uygundur.

Teknik Özellikler

• Mikrodenetleyici: STM32F401CCU6
• Çekirdek: ARM Cortex-M4 (FPU destekli)
• Çalışma Frekansı: 84 MHz
• Flash Bellek: 256 KB
• SRAM: 64 KB
• Çalışma Voltajı: 3.3V
• Giriş Voltajı (USB veya harici): 5V
• GPIO Sayısı: 37 adete kadar kullanılabilir
• Arayüzler:
  • USART / UART
  • I2C
  • SPI
  • ADC (12-bit, çoklu kanal)
  • PWM
  • USB OTG (USB aygıtı veya host olarak çalışabilir)

Bağlantı & Programlama

• USB Micro-B portu üzerinden bağlantı sağlar.
• Programlama Arayüzü:
  • USB (DFU bootloader ile doğrudan programlama)
  • SWD (ST-Link, J-Link gibi harici programlayıcılar ile)
• Boot Seçim Anahtarı: DFU (USB üzerinden programlama) veya normal çalışma modları arasında geçiş

Kullanım Alanları

• Gömülü sistem geliştirme
• Gerçek zamanlı kontrol uygulamaları
• Robotik ve IoT projeleri
• Sensör veri toplama
• Motor kontrol ve PID uygulamaları
• Eğitim ve Ar-Ge amaçlı ARM programlama

Avantajları

• STM32CubeIDE, PlatformIO ve Arduino IDE gibi birçok platform ile uyumluluk
• STM32F103 ("Blue Pill") kartlara kıyasla çok daha yüksek performans

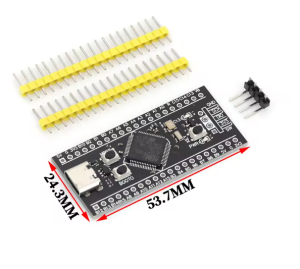

• Kompakt tasarımı ile breadboard uyumlu
• USB OTG desteği ile genişletilmiş iletişim yetenekleri
• Uygun fiyat/performans oranı

Dikkat Edilmesi Gerekenler

• Kart 3.3V ile çalışır. 5V doğrudan GPIO pinlerine uygulanmamalıdır.
• İlk kullanımda DFU modda USB üzerinden programlama yapılabilir; sürücüler ve STM32CubeProgrammer yazılımı gerekebilir.
