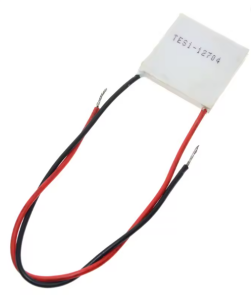

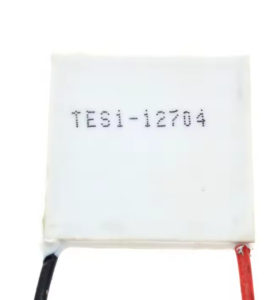

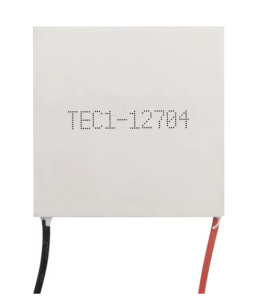

TEC1-12704 Peltier - Termoelektrik Soğutucu

TEC1-12704 Termoelektrik Peltier Modül

TEC1-12704, elektrik enerjisini doğrudan ısı transferine dönüştüren bir termoelektrik Peltier modülüdür. Bir yüzeyi soğurken diğer yüzeyi ısınır. Bu özellik sayesinde hem soğutma hem de ısıtma uygulamalarında kullanılabilir. Kompakt yapısı ve sessiz çalışmasıyla birçok elektronik projede ve soğutma sisteminde tercih edilmektedir.

Teknik Özellikler

• Model: TEC1-12704
• Çalışma Voltajı: 12V DC (Maksimum 15.4V)
• Çalışma Akımı: 4A (maksimum)
• Güç: Yaklaşık 50-60W
• Boyutlar: 40mm x 40mm x 3.6mm
• Maksimum ΔT (Sıcaklık farkı): 66°C (iyi soğutma koşullarında)
• Çalışma Sıcaklığı: -55°C ile +83°C arası
• Yüzey Tipi: Seramik kaplı

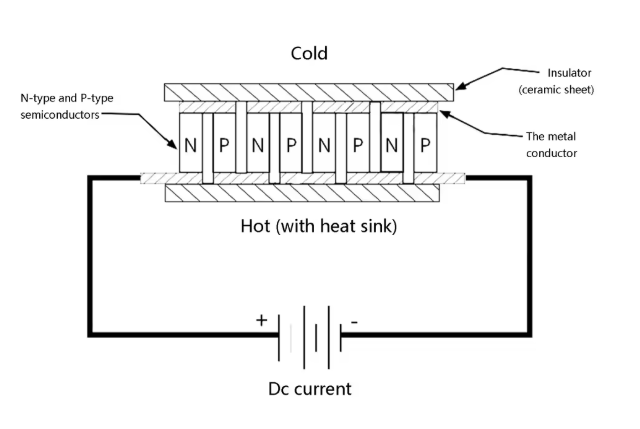

Çalışma Prensibi

• Doğru akım (DC) uygulandığında modülün bir yüzeyi soğur, diğer yüzeyi ısınır.
• Ters akım verilirse, yüzeylerin işlevi değişir (soğuyan taraf ısınır ve tersi).
• En iyi performans için sıcak tarafın etkin şekilde soğutulması (örneğin bir heatsink + fan ile) gerekir.

Uygulama Alanları

• Mini buzdolabı veya içecek soğutucuları
• Elektronik bileşenlerin (ör. işlemcilerin) soğutulması
• Lazer diyot sistemleri
• Taşınabilir ısıtma/soğutma sistemleri
• Bilimsel deneyler ve hobi projeleri
• Klima ve nem giderici sistem prototipleri

Avantajları

• Sessiz çalışır (hareketsiz sistem)
• Kompakt ve taşınabilir yapı
• Hem ısıtma hem soğutma için kullanılabilir
• Hareketli parça içermez, uzun ömürlüdür

Dikkat Edilmesi Gerekenler

• Mutlaka heatsink kullanılmalıdır. Aksi halde ısıyı düzgün yayamadığı için yanabilir.
• Yüzey montajında termal macun veya termal pad kullanılması önerilir.
• Yüksek akım çektiği için uygun güç kaynağı ile kullanılmalıdır.
