TPA3110 XH-A232 Dijital Ses Amplifikatör Modülü – 2x15W

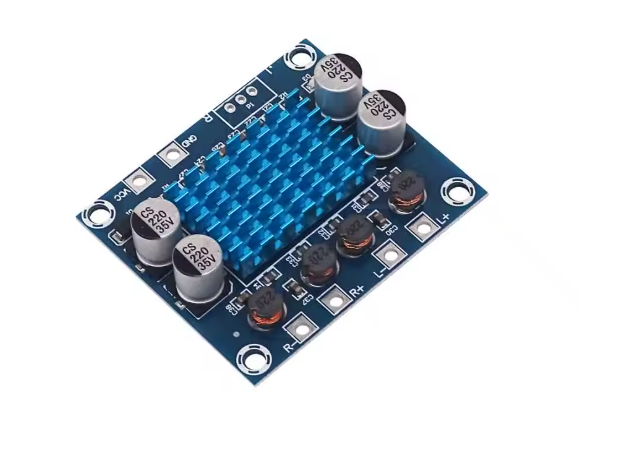

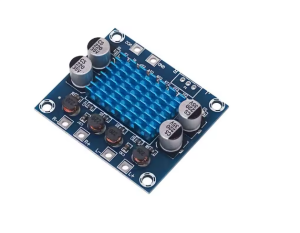

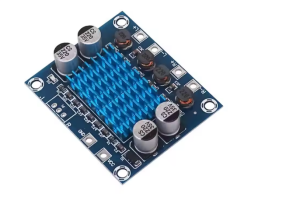

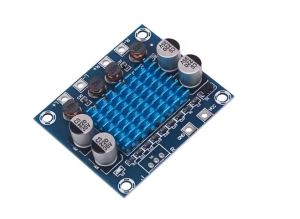

TPA3110 XH-A232 Modülü

TPA3110 XH-A232 modülü, küçük boyutuna rağmen yüksek verimlilik ve kaliteli ses çıkışı sunan, çift kanal (stereo) bir dijital ses amplifikatörüdür. Texas Instruments üretimi TPA3110D2 entegresini temel alır ve 2x15W güç çıkışı sağlar. Özellikle DIY hoparlör projeleri, taşınabilir müzik sistemleri ve ses yükseltici devrelerinde tercih edilir.

Teknik Özellikler

• Amplifikatör Entegresi: TPA3110D2
• Çıkış Gücü: 2 x 15W (8Ω hoparlör ile, 12V besleme altında)
• Çalışma Voltajı: DC 8V – 12V (maksimum 16V önerilir)
• Kanal Sayısı: 2 Kanal Stereo
• Giriş Tipi: 3 pinli header (L - GND - R)
• Hoparlör Bağlantısı: 2 çıkış terminali (Lout ve Rout)
• Verimlilik: %90’a kadar (Class D tasarımı sayesinde)

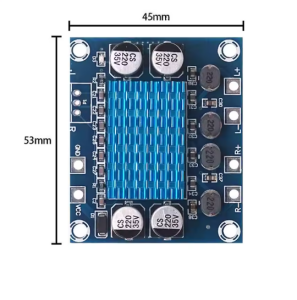

• Boyutlar: ~51mm x 45mm x 12mm
• Koruma Özellikleri: Aşırı ısı, kısa devre ve düşük voltaj korumalı

Kullanım Alanları

• DIY hoparlör projeleri
• Bluetooth ses sistemleri
• Bilgisayar veya telefon için ses yükseltici
• Taşınabilir müzik sistemleri
• Arduino veya Raspberry Pi ile sesli projeler

Avantajları

• Küçük boyut – geniş alan gerektirmez
• Düşük güç tüketimi – taşınabilir sistemler için ideal
• Sade bağlantı yapısı – hızlı kurulum
• Yüksek ses kalitesi ve güçlü çıkış
• Harici soğutma gerektirmez (normal kullanımda)

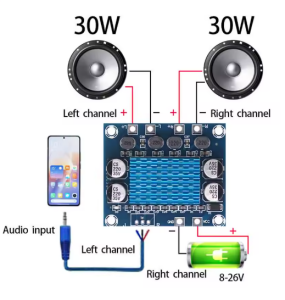

Bağlantı Şeması

• Girişler:
• L (Sol Ses)
• GND (Toprak)
• R (Sağ Ses)
• Çıkışlar:
• L+ / L- → Sol hoparlör
• R+ / R- → Sağ hoparlör
• Besleme: DC 12V (güç girişi terminalinden)

Notlar

Modülü kullanmadan önce besleme voltajınızın 12V'u geçmediğinden emin olun. Maksimum ses performansı için kaliteli güç kaynağı ve hoparlör kullanmanız önerilir.
