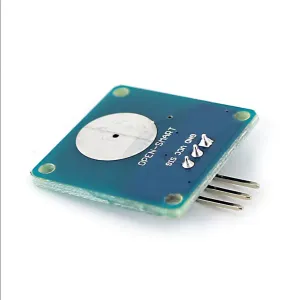

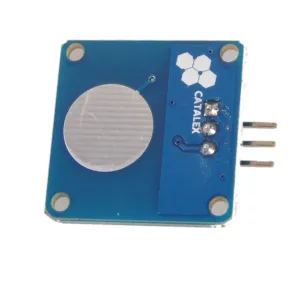

TTP223B Dijital Dokunma Sensörü

TTP223B, fiziksel butonlara alternatif olarak kullanılan, dokunmaya duyarlı kapasitif bir sensördür. Tek bir dokunuşla dijital çıkış veren bu sensör, Arduino, ESP8266, ESP32 ve diğer mikrodenetleyicilerle kolayca kullanılabilir.

Teknik Özellikler

• Çalışma Gerilimi: 2V - 5.5V DC
• Çıkış Türü: Dijital (HIGH / LOW)
• Çalışma Akımı:
• Bekleme Modunda: 1.5 µA (düşük güç tüketimi)
• Aktif Modda: ~3 mA
• Tepki Süresi: ~60ms (hızlı tepki)
• Çıkış Durumu:
• Dokunma Algılandığında: HIGH (1)
• Dokunma Yoksa: LOW (0)
• Mod Seçimi:
• Mekanik buton gibi çalışan modu (Toggle Mode)
• Dokunduğunuz sürece aktif olan mod (Momentary Mode)
• Çalışma Yüzeyi: Plastik, cam veya ince malzemeler üzerinden de algılama yapabilir
• Boyutlar: ~15mm x 11mm

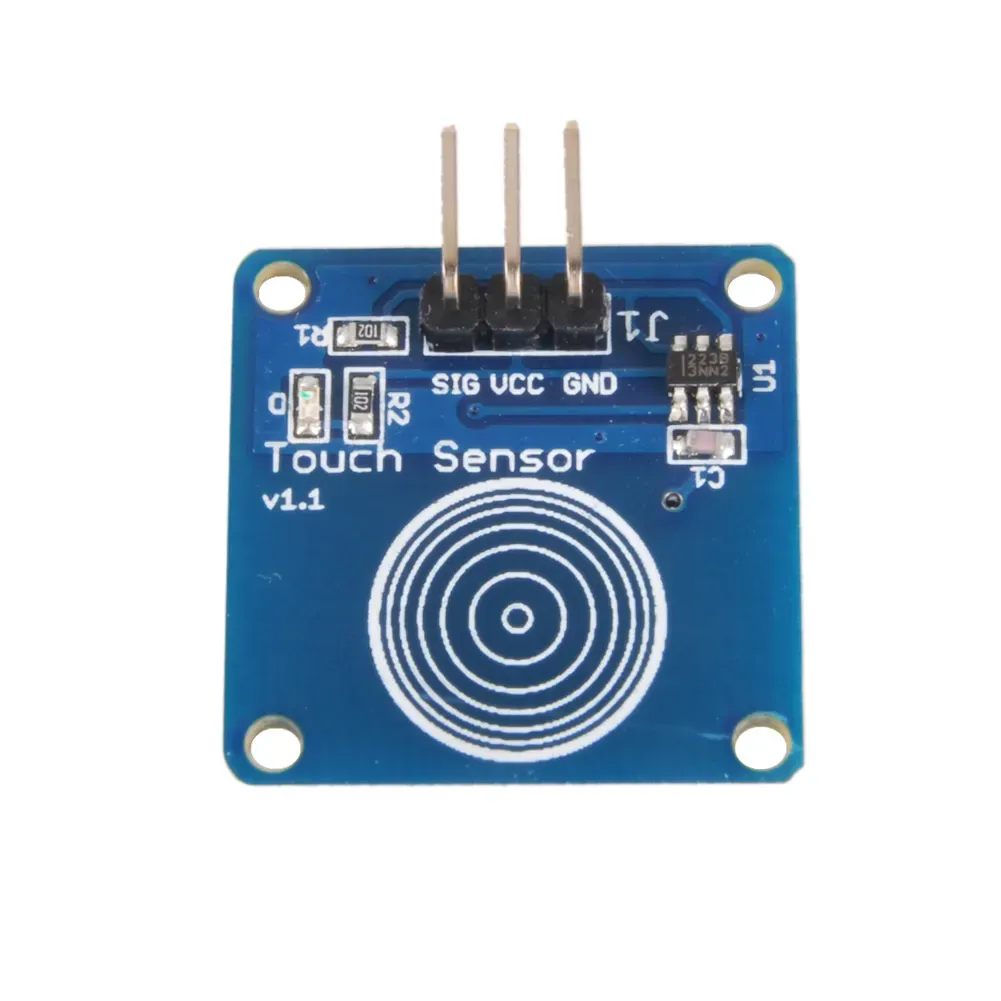

Bağlantı Pinleri

Çalışma Prensibi

TTP223B, kapasitif dokunmatik algılama prensibiyle çalışır. Parmak dokunduğunda kapasitans değişir ve sensör çıkışı HIGH (1) olur. Dokunma bittiğinde çıkış LOW (0) durumuna döner (varsayılan mod).

 Mod Ayarları:

• Normal Mod (Momentary): Dokunduğunuz sürece aktif kalır.
• Toggle Modu: Bir dokunuşta açık, bir dokunuşta kapalı kalır.

Kullanım Alanları

✅ Dokunmatik butonlar (mekanik buton yerine)
✅ Arduino ve Raspberry Pi projeleri
✅ Akıllı ev uygulamaları
✅ Kapasitif sensörlü kapılar ve anahtarlar
✅ Gizli anahtar sistemleri

⚠️ Dikkat Edilmesi Gerekenler

• Metal yüzeyler doğrudan algılamayı engelleyebilir.
• Sensör yüzeyi, ince plastik veya camın arkasına monte edilerek kullanılabilir.
• Daha hassas ayarlamalar için PCB üzerindeki jumper bağlantıları değiştirilebilir.

Bu sensör, düğmelere dokunmak yerine hassas ve modern bir kontrol arayüzü sağlamak için mükemmel bir seçimdir!
